Quels sont les différents types d'écrous ?
🧱 Écrous – Une fixation fiable pour chaque usage
ceci est un article qui devrait être précieux pour vous guider vers le type d’écrou qu’il vous faut.
L'écrou hexagonal : le plus courant
ce type d’écrou est le plus utilisé pour l’assemblage mécanique. Dans cette catégorie, on retrouve des écrous simples, bas, hauts ou encore autofreinés.
🔧 Rôle de l’écrou hexagonal simple (H)
-
Assurer la fixation de pièces
-
Il est utilisé pour fixer solidement deux ou plusieurs pièces entre elles, généralement avec un boulon ou une tige filetée.
-
-
Faciliter le démontage
-
Contrairement aux fixations permanentes (comme le soudage), l’écrou hexagonal permet un assemblage démontable, ce qui facilite la maintenance ou le remplacement des pièces.
-
-
Répartir les efforts de serrage
-
Grâce à ses 6 pans, il offre une bonne prise pour les clés, ce qui permet un serrage uniforme et efficace, réduisant le risque de desserrage accidentel.
-
-
S’adapte à de nombreuses applications
-
C’est un écrou standard, utilisé dans des domaines variés :
-
construction métallique
-
automobile
-
plomberie
-
machines industrielles
-
mobilier
-
-
-
Compatible avec des rondelles
-
Il est souvent utilisé avec une rondelle plate ou une rondelle frein pour mieux répartir la pression ou éviter le desserrage.
-

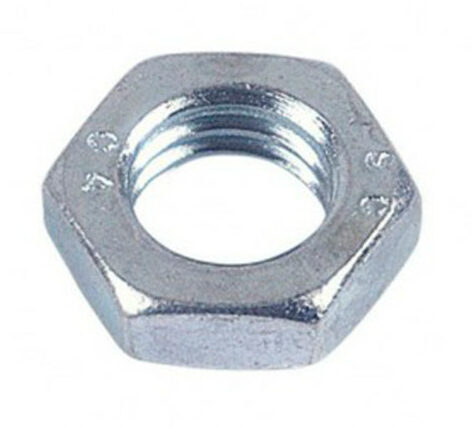

🔧 Rôle de l’écrou hexagonal bas (HM)
L’écrou hexagonal bas (HM), aussi appelé écrou à faible hauteur, a des caractéristiques spécifiques qui le distinguent de l’écrou hexagonal standard (H). Voici ses rôles principaux :
✅ Fonctions principales :
Fixation dans les espaces restreints
Sa hauteur réduite permet de l’utiliser dans des assemblages où l’espace est limité, notamment en épaisseur.
Utilisation comme contre-écrou
Il est souvent utilisé en complément d’un écrou standard (H) pour former un freinage par contre-écrou, empêchant ainsi le desserrage dû aux vibrations.
Gain de poids
En raison de sa petite taille, il est plus léger, ce qui peut être un avantage dans des applications où la réduction du poids est importante (ex : aéronautique, électronique).
Moins adapté aux charges lourdes
En raison de sa faible hauteur, il a une résistance au serrage inférieure à celle d’un écrou standard. Il est donc à éviter pour des charges importantes ou des serrages forts.
🛠️ Applications typiques :
Assemblages mécaniques légers
Équipements électroniques
Fixations temporaires ou accessoires
Systèmes avec contre-écrou (sécurité anti-desserrage)

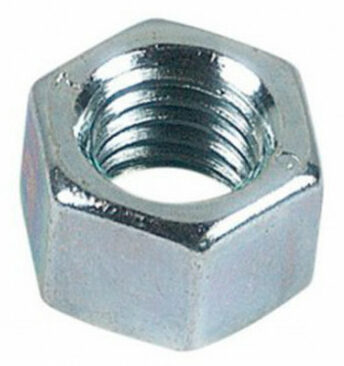

🔧 Rôle de l’écrou hexagonal haut (HH)
L’écrou hexagonal haut (HH), également appelé écrou haute résistance ou écrou renforcé, se distingue par sa grande hauteur. Voici ses rôles essentiels :
✅ Fonctions principales :
Résistance mécanique renforcée
Grâce à sa plus grande hauteur, il dispose de plus de filets internes, ce qui augmente la surface de contact avec la vis ou le boulon.
👉 Cela améliore la résistance au serrage et à l’arrachement.
Fixation de pièces soumises à de fortes contraintes
Il est idéal pour les assemblages fortement sollicités, comme :
les structures métalliques lourdes
les engins de chantier
les ponts, grues ou charpentes industrielles
Utilisation avec des boulons haute résistance
Il est souvent associé à des boulons HR (haute résistance) dans des applications où la sécurité est critique.
Répartition des efforts
La hauteur permet une meilleure répartition des efforts sur les filets, réduisant les risques de rupture ou de déformation.
🛠️ Applications typiques :
Génie civil
Industrie lourde
Construction métallique (pylônes, charpentes, grues, etc.)
Assemblages soumis à vibrations ou chocs importants
🔧 Rôle de l’écrou hexagonal autofreiné
L’écrou hexagonal autofreiné est conçu pour empêcher le desserrage spontané, notamment en cas de vibrations ou de chocs. Il comporte généralement un élément de freinage intégré, souvent un anneau en nylon (écrou Nylstop), ou parfois une déformation de la matière (écrou tout-métal).
✅ Fonctions principales :
Prévenir le desserrage
Grâce à son système de freinage, l’écrou autofreiné maintient l’assemblage serré, même en présence de vibrations, chocs ou mouvements répétés.
Sécurité renforcée
Il évite les démontages accidentels, ce qui est essentiel dans les domaines où la sécurité est prioritaire (automobile, aéronautique, industrie).
Pas besoin d’accessoires supplémentaires
Contrairement à un écrou standard qui nécessite parfois une rondelle frein ou un contre-écrou, l’autofreiné intègre déjà le système anti-desserrage.
Utilisation multiple limitée
Certains modèles (comme les Nylstop) ne doivent pas être réutilisés plusieurs fois, car le système de freinage peut s’user.
🛠️ Applications typiques :
Véhicules (voitures, motos, camions)
Machines industrielles
Installations soumises aux vibrations
Systèmes de sécurité (frein, suspension, etc.)
🔍 Deux grandes familles :
| Type | Description | Exemple |
|---|---|---|
| À bague nylon (Nylstop) | Une bague en nylon freine la rotation du filetage. | Montage automobile |
| Tout métal | Déformation du filetage ou partie ovale qui freine la vis. | Haute température / forte contrainte |
Les différentes tailles d'écrous hexagonaux
🔩 Tailles standard des écrous hexagonaux (H, HM, HH, autofreinés)
| Désignation (M) | Diamètre nominal (mm) | Ouverture de clé (mm) | Utilisation fréquente |
|---|---|---|---|
| M3 | 3 mm | 5.5 mm | Électronique, petit outillage |
| M4 | 4 mm | 7 mm | Petits assemblages mécaniques |
| M5 | 5 mm | 8 mm | Appareils légers |
| M6 | 6 mm | 10 mm | Mobilier, bricolage |
| M8 | 8 mm | 13 mm | Fixations classiques |
| M10 | 10 mm | 17 mm | Construction légère |
| M12 | 12 mm | 19 mm | Industrie, charpente |
| M14 | 14 mm | 22 mm | Machines, équipements lourds |
| M16 | 16 mm | 24 mm | Charpente, TP, métallerie |
| M20 | 20 mm | 30 mm | Ponts, poutres, structures lourdes |
| M24 | 24 mm | 36 mm | Travaux publics, industrie lourde |
| M30 | 30 mm | 46 mm | Génie civil, grues |
| M36 | 36 mm | 55 mm | Structures métalliques importantes |
les autres types d'écrous
Les normes et dimensions d’écrous hexagonaux que nous venons de présenter sont les plus fréquemment utilisées. Toutefois, d’autres types de pièces existent, plus ou moins répandus.

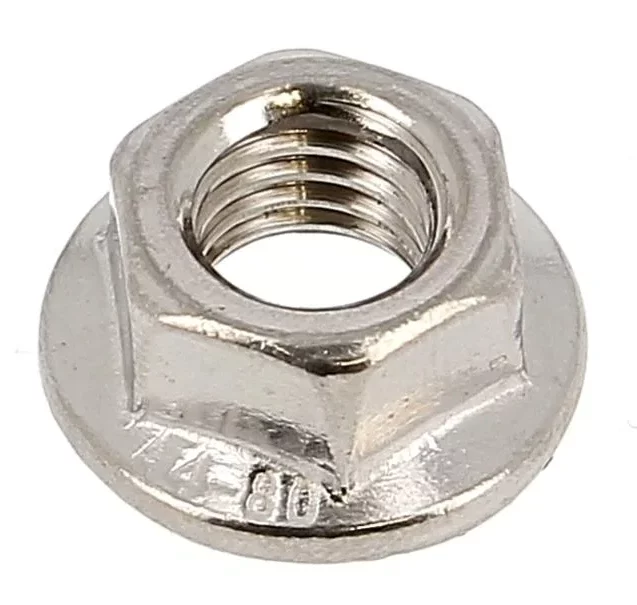

✅ Fonctions principales :
Répartir la pression de serrage
L’embase augmente la surface d’appui contre la pièce, ce qui permet de répartir la charge et d’éviter l’écrasement ou l’endommagement des surfaces fragiles.
Supprimer l’usage d’une rondelle
Grâce à sa collerette, plus besoin de rondelle séparée : gain de temps et d’efficacité au montage.
Empêcher la rotation
Lorsque l’embase est crantée ou striée, elle agit comme une surface antidérapante, ce qui empêche l’écrou de tourner sous l’effet des vibrations.
Serrage rapide
Moins de pièces à positionner, montage plus rapide : idéal pour les lignes de production ou le montage en série.
🛠️ Applications typiques :
Industrie automobile (fixation de moteurs, suspensions, etc.)
Montage métallique ou plastique
Appareillages électriques
Assemblages soumis à vibrations
🔍 Deux grands types :
| Type d’écrou à embase | Caractéristique | Utilisation |
|---|---|---|
| À embase lisse | Répartition de charge simple | Surfaces régulières |
| À embase crantée (autofreinante) | Empêche la rotation / vibrations | Machines, moteurs |
Rôle de l’écrou borgne
L’écrou borgne, aussi appelé écrou capuchon, est un écrou hexagonal fermé d’un côté par une calotte bombée. Il combine fonction mécanique et aspect esthétique/protecteur.
✅ Fonctions principales :
Protection de l’extrémité de la vis ou du boulon
Il recouvre l’extrémité filetée, évitant les blessures, les accrochages ou les dommages aux objets/matériaux environnants.
Esthétique
Sa forme bombée offre une finition propre et soignée. Très utilisé pour les fixations visibles (mobilier, décoration, mécanique de précision).
Protection contre la corrosion et les saletés
En fermée, il empêche la poussière, l’humidité ou la graisse d’atteindre les filets internes, augmentant la durée de vie du filetage.
Fixation légère à moyenne
Il convient à des assemblages non structurels ou à des usages décoratifs, mais pas pour les contraintes fortes, car la partie borgne limite parfois la profondeur de vissage.
🛠️ Applications typiques :
Mobilier (chaises, lits, tables)
Automobile (enjoliveurs, fixations visibles)
Clôtures, portails
Mécanique légère ou de précision
Aménagement intérieur et design

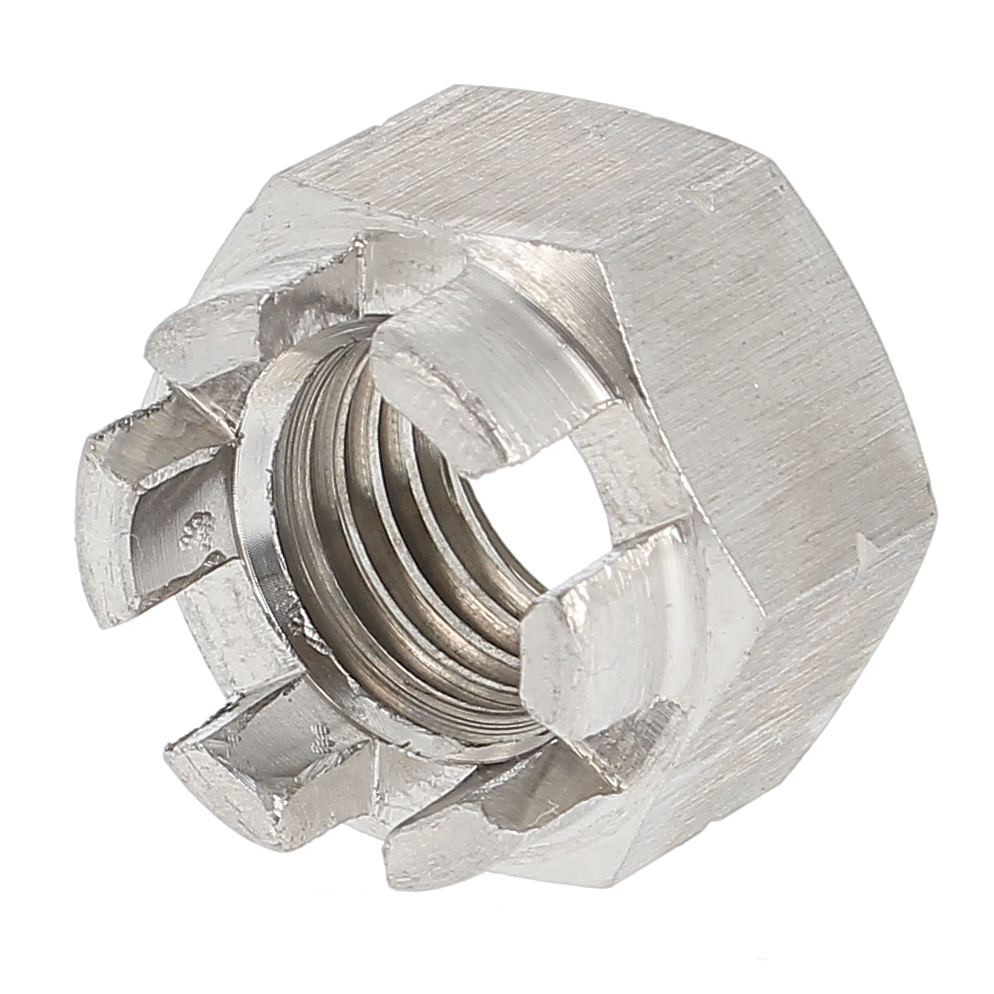

🔧 Rôle de l’écrou à créneaux
L’écrou à créneaux (ou écrou castellé) est un écrou hexagonal surmonté de fentes ou encoches verticales (les créneaux), conçu pour être sécurisé mécaniquement à l’aide d’une goupille.
✅ Fonctions principales :
Sécurité de fixation maximale
Utilisé avec une vis ou un axe percé, il permet d’insérer une goupille fendue (ou goupille de sûreté) dans un des créneaux pour bloquer l’écrou et empêcher tout desserrage.
Résistance aux vibrations extrêmes
Très utilisé dans les environnements soumis à fortes contraintes dynamiques (vibrations, mouvements), où un desserrage pourrait être dangereux.
Montage et démontage contrôlés
L’écrou ne peut être retiré sans d’abord enlever la goupille, ce qui assure un contrôle accru de la maintenance.
🛠️ Applications typiques :
Industrie aéronautique
Mécanique de précision
Moyeu de roues (automobile, camions)
Machines agricoles ou équipements lourds
Assemblages soumis à rotation ou frottement (rotules, axes de direction, etc.)
🔍 Détail technique :
Norme fréquente : DIN 935 / ISO 7035
Nécessite une vis ou un boulon avec un trou traversant pour le passage de la goupille.

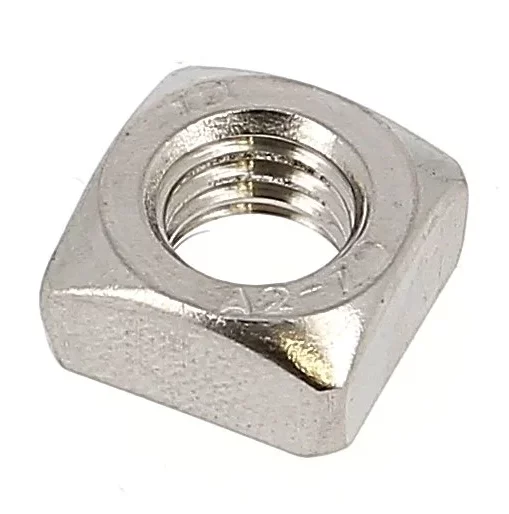

✅ Fonctions principales :
Bonne prise en main et serrage manuel facile
Grâce à ses 4 pans larges, il offre une meilleure prise avec certains outils ou même à la main dans des zones difficiles d’accès.
Serrage efficace sur des surfaces planes
La surface d’appui plus large répartit mieux la pression, ce qui réduit le risque d’écrasement ou de glissement.
Utilisation dans des systèmes anciens ou rustiques
Il est souvent utilisé en restauration de machines anciennes, en menuiserie métallique, ou dans des structures traditionnelles.
Utilisation dans des rainures ou logements carrés
L’écrou carré est idéal lorsqu’il doit se loger dans une rainure (comme dans les rails ou les glissières), ce qui empêche sa rotation sans besoin de le tenir.
🛠️ Applications typiques :
Assemblages simples (clôtures, meubles en métal, structures légères)
Rails de serrage ou glissières
Machines agricoles ou outils traditionnels
Charpente métallique ancienne
📌 Inconvénients :
Moins courant que les écrous hexagonaux
Moins adaptés aux couples de serrage élevés
Encombrement supérieur (plus large qu’un écrou hexagonal équivalent)

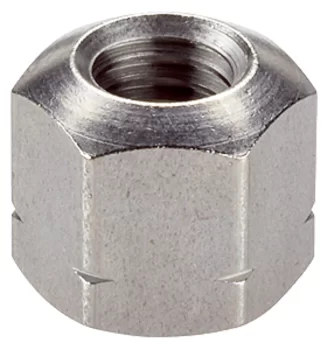

🔧 Rôle de l’écrou à portée sphérique
L’écrou à portée sphérique est un écrou spécial dont la surface d’appui est bombée (convexe), conçue pour s’auto-aligner avec une surface correspondante (concave ou plane). Il permet une fixation fiable même en cas de désalignement léger entre les pièces.
✅ Fonctions principales :
Compensation des défauts d’alignement
Sa forme sphérique permet une répartition uniforme des efforts même si les surfaces ne sont pas parfaitement parallèles.
Réduction des contraintes mécaniques
Il limite les contraintes ponctuelles, évitant les déformations ou fissures dans les matériaux sensibles (aluminium, plastique, etc.).
Serrage sûr sur pièces inclinées
Idéal pour les montages inclinés ou légèrement décalés, où un écrou standard ne permettrait pas un bon appui.
Amélioration de la durée de vie des assemblages
En réduisant l’usure due aux désalignements, il participe à une meilleure durabilité mécanique.
🛠️ Applications typiques :
Assemblages de précision
Machines industrielles avec pièces mobiles
Constructions mécaniques légères
Structures nécessitant une tolérance d’alignement (rails, axes inclinés, etc.)
🔍 Détail technique :
S’utilise souvent avec une rondelle sphérique concave assortie, formant un ensemble auto-alignant.
Peut exister en acier zingué, inox ou autres matériaux selon l’environnement.

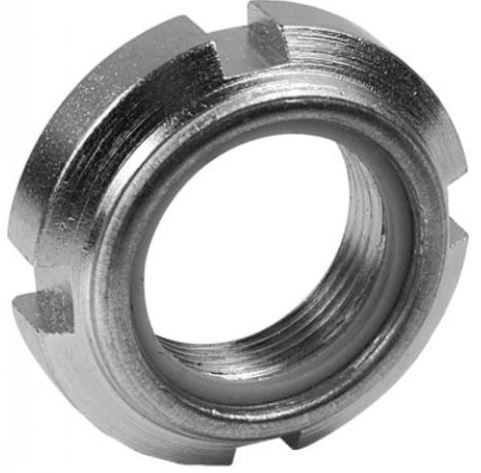

🔧 Rôle de l’écrou à encoches
L’écrou à encoches est un écrou cylindrique (parfois hexagonal à base cylindrique) présentant des encoches (ou fentes) sur sa face supérieure ou latérale. Il est conçu pour être serré ou desserré avec un outil spécifique, comme une clé à ergots ou un tourne-écrou à tenons.
✅ Fonctions principales :
Serrage sécurisé avec outil spécial
Grâce à ses encoches, l’écrou ne peut être manipulé qu’avec un outil dédié, ce qui limite le desserrage accidentel ou non autorisé.
Utilisation dans les espaces réduits ou confinés
Sa forme cylindrique permet un montage dans des logements étroits ou encastrés, où une clé classique ne passe pas.
Maintien axial ou radial de pièces tournantes
Il est souvent utilisé pour maintenir des roulements, des bagues, des axes ou des manchons en place.
Précision de serrage
Grâce à l’outil d’ajustement, on peut appliquer un couple précis, essentiel dans les montages mécaniques sensibles.
🛠️ Applications typiques :
Assemblage de roulements ou bagues d’arrêt
Boîtes de vitesses, moteurs, réducteurs
Industrie mécanique de précision
Équipements nécessitant une sécurité de fixation élevée
🔍 Types d’encoches :
| Type d’encoches | Position | Outil utilisé |
|---|---|---|
| Encoches radiales | Sur la tranche | Clé à ergot ou à tenons |
| Encoches frontales | Face supérieure | Tourne-écrou spécial |

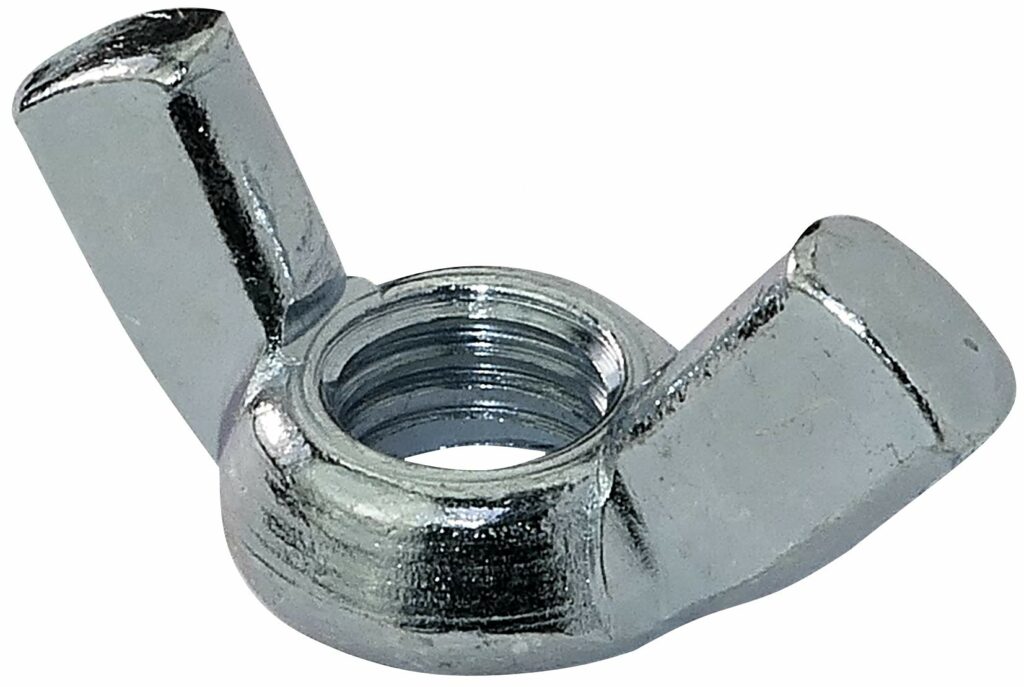

🔧 Rôle de l’écrou à ailettes (ou à oreilles)
L’écrou à ailettes, aussi appelé écrou à oreilles (ou wing nut en anglais), est un écrou conçu pour être serré et desserré facilement à la main, sans outil. Il possède deux ailettes latérales qui facilitent la prise manuelle.
✅ Fonctions principales :
Serrage manuel rapide
Les ailettes permettent une prise facile avec les doigts, idéal pour les assemblages fréquents ou temporaires, sans outil.
Démontage facile
Utile pour les montages qui nécessitent d’être ouverts et refermés régulièrement (réglages, maintenance, démontage rapide).
Utilisation sans outil
Pratique dans les contextes où l’utilisateur n’a pas accès à une clé ou à un tournevis.
Bon maintien sur charges légères à moyennes
Il assure une fixation suffisante pour des charges modérées, mais pas recommandé pour les efforts importants ou les vibrations fortes.
🛠️ Applications typiques :
Assemblage de mobilier démontable
Réglages de dispositifs temporaires
Accessoires de tournage ou de photographie (trépieds)
Bricolage, camping, stands d’exposition
Maintenance légère
🔍 Caractéristiques :
Généralement en acier zingué, inox ou laiton
Peut exister avec filetage métrique (M4 à M16)
Parfois accompagné d’une rondelle plastique pour protéger la surface
🔧 Rôle de l’écrou à ailettes (ou à oreilles)
L’écrou à ailettes, aussi appelé écrou à oreilles (ou wing nut en anglais), est un écrou conçu pour être serré et desserré facilement à la main, sans outil. Il possède deux ailettes latérales qui facilitent la prise manuelle.
✅ Fonctions principales :
Serrage manuel rapide
Les ailettes permettent une prise facile avec les doigts, idéal pour les assemblages fréquents ou temporaires, sans outil.
Démontage facile
Utile pour les montages qui nécessitent d’être ouverts et refermés régulièrement (réglages, maintenance, démontage rapide).
Utilisation sans outil
Pratique dans les contextes où l’utilisateur n’a pas accès à une clé ou à un tournevis.
Bon maintien sur charges légères à moyennes
Il assure une fixation suffisante pour des charges modérées, mais pas recommandé pour les efforts importants ou les vibrations fortes.
🛠️ Applications typiques :
Assemblage de mobilier démontable
Réglages de dispositifs temporaires
Accessoires de tournage ou de photographie (trépieds)
Bricolage, camping, stands d’exposition
Maintenance légère
🔍 Caractéristiques :
Généralement en acier zingué, inox ou laiton
Peut exister avec filetage métrique (M4 à M16)
Parfois accompagné d’une rondelle plastique pour protéger la surface
0 commentaire
